SCHÜTTGUTHANDHABUNGSANLAGEN UND -SYSTEME

















PNEUMATISCHE FÖRDERER

Ein komplettes Angebot pneumatischer Systemkomponenten

Flexicon liefert alle Komponenten, die Sie zur Zusammenstellung Ihres PNEUMATI-CON-Systems benötigen:
  • Flexible Rohrweichen, Y-Weichen, Steckweichen und andere Leitungsweichenkonfigurationen
  • Zellradschleusen in allen gängigen Größen und Formen
  • Filterabscheider für Anwendungen mit niedrigem bis hohem Durchsatz.
  • Zyklonabscheider für Anwendungen mit niedrigem bis hohem Durchsatz
  • Chargendosiersysteme nach Gewichtszunahme- und Gewichtsabnahmeprinzip
  • Staubabscheider und Behälterentlüftungen
  • Steuerungen und elektrische Ausrüstung
  • Handgeführte Sauglanzen
  • Silos, Tagesvorratsbehälter und andere Lagerbehälter
Sackentleerstation in Sanitärausführung
Zum Vergrößern klicken

Diese sanitärtechnische Sackentleerstation von Flexicon führt den beim manuellen Einfüllen von Schüttgut aus Säcken, Kisten, Tonnen oder anderen Behältern aufgewirbelten Staub ab und ermöglicht eine schnelle Reinigung ohne Werkzeugbedarf. Optionale Kipphebel halten die Gerätehaube über den Behälterrand und ermöglichen die Reinigung und Inspektion, ohne die Haube anheben und abnehmen zu müssen. Gezeigt mit Schnellreinigungs-Zellradschleuse.

Eingangsvorlagebehälter
Zum Vergrößern klicken

Der sanitärtechnische Vorlagebehälter aus Edelstahl wird per Schwerkraft von einem vorgelagerten Prozessschritt oder Lagerbehälter aus beladen. Eine sanitärtechnische Zellradschleuse im Auslaufbereich des Behälters kann optional mit einer Halteschiene ausgestattet werden. Dadurch kann der Rotorkörper vom Gehäuse zur Reinigung getrennt werden, in sekundenschnelle wieder sicher und ohne Werkzeug eingebaut werden.

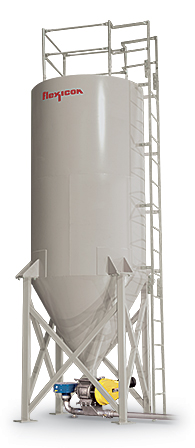

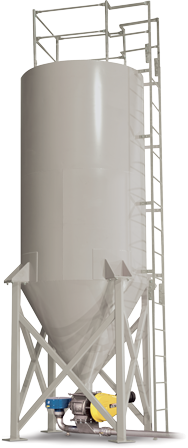

Lagerbehälter
Zum Vergrößern klicken

Von Flexicon gelieferte Lagerbehälter aus Normalstahl mit strapazierfähiger Lackierung (abgebildet) oder Edelstahl sind mit Fließhilfen und Zellradschleusen ausgestattet, um den Rohstoff präzise in pneumatische Druck- oder Vakuum-Förderleitungen zu dosieren. Mit optionaler Wägeeinrichtung und programmierbarer Steuerung dienen diese Behälter zur Gewichtsabnahme-Chargendosierung.


Filterabscheider
Zum Vergrößern klicken

PNEUMATI-CON- Filterabscheider bieten dank zahlreicher Design- und Fertigungsinnovationen unübertroffene Trenn-Effizienz bei allen Durchsatzraten. Einheiten mit geringer Kapazität werden gewöhnlich über Verpackungslinien oder kleineren Prozessvorrichtungen installiert, während mittelgroße Einheiten über Lagerbehältern und Prozesseinrichtungen wie Mischern und Big-Bag Befüllanlagen zum Einsatz kommen.

Siloentlüftung
Zum Vergrößern klicken

Diese Siloentlüftung besteht im Wesentlichen aus dem Oberteil eines Filterabscheiders, welches auf bestehende Silos oder andere Lagerbehälter aufgesetzt werden kann in dem Material eingefüllt wird.



Vakuumabscheider
Zum Vergrößern klicken

Dieser robuste, aus Edelstahl gefertigte Vakuumabscheider, ist mit Schnellverschlüssen zur schnellen Demontage und Filterreinigung bzw. Wartung ausgestattet. Während konventionelle Filterabscheider viele kleine Filterelemente einsetzen, arbeitet dieser mit nur einer einzigen Filterpatrone mit großem Durchmesser und bietet so eine ideale Lösung für pneumatische Förderanwendungen mit geringem Durchsatz und kurzer Entfernung.

Zyklonabscheider
Zum Vergrößern klicken

Anders als die Filterabscheider kommen Zyklonabscheider ohne Filter zum Separieren der Feststoffe aus. Das Gas-/Partikelgemisch wird durch tangentiales Einblasen auf eine kreisförmige Bahn gebracht. Durch die Verjüngung des anschließenden Kegels nimmt die Drehgeschwindigkeit dermaßen zu, dass die Partikel durch die Fliehkraft an die Kegelwände geschleudert und soweit abgebremst werden, dass sie sich aus der Strömung lösen und nach unten in den Auffangbehälter rieseln.

Zyklonabscheider
Zum Vergrößern klicken

Anders als die Filterabscheider kommen Zyklonabscheider ohne Filter zum Separieren der Feststoffe aus. Das Gas-/Partikelgemisch wird durch tangentiales Einblasen auf eine kreisförmige Bahn gebracht. Durch die Verjüngung des anschließenden Kegels nimmt die Drehgeschwindigkeit dermaßen zu, dass die Partikel durch die Fliehkraft an die Kegelwände geschleudert und soweit abgebremst werden, dass sie sich aus der Strömung lösen und nach unten in den Auffangbehälter rieseln.
